El sistema StormTech permite almacenar e infiltrar las aguas de escorrentía bajo aparcamientos, carreteras y zonas urbanas, ahorrando espacio en superficie y protegiendo los recursos hídricos mediante el uso de SuDS.

El sistema Stormtech se compone de cámaras o bóvedas de varias dimensiones, SC-160, SC-310, SC-740, DC-780, MC-3500 y MC4500, para construir depósitos modulares y proveer espacio para el almacenamiento de las aguas pluviales bajo el suelo urbano.

El sistema Stormtech ha sido diseñado y construido para cumplir con todos los estándares más relevantes de la industria. El arco elíptico curvado continuo de Stormtech y el relleno de material granular que lo rodea son los componentes clave estructurales del sistema. El sistema puede ser instalado bajo zonas pavimentadas con tráfico pesado o integrarse como parte de infraestructura verde para reducir su consumo de espacio.

null

INFORMACIÓN TÉCNICA

FUNCIONAMIENTO

  • En lugares con suelos permeables y niveles freáticos relativamente profundos los procesos de infiltración o recarga son los métodos más económicos y eficientes para gestionar las escorrentías.

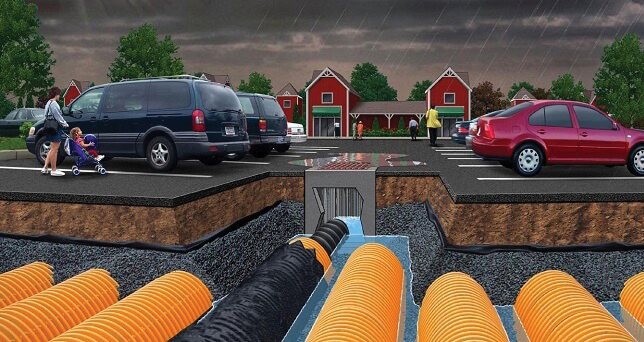

  • El sistema Stormtech permite almacenar e infiltrar el agua pluvial bajo la superficie urbanizada y gestionarla mediante procesos de tratamiento, laminación y/o aprovechamiento. De esta forma se consiguen laminar los caudales pasantes, infiltrar las aguas pluviales y aprovechar el espacio en superficie para otros usos.
  • Stormtech se conforma por cámaras en forma de bóveda de polipropileno encajadas en material granular o gravas. La formación de columnas de grava entre filas de cámaras y la forma de arco, permiten distribuir las cargas a la explanada y aumentar la vida útil del sistema. Además, el medio granular aporta volumen de almacenamiento al sistema Stormtech ofreciendo una solución muy eficiente en coste y prestaciones.
  • Stormtech permite tratar las aguas de escorrentía que entran al deposito de infiltración de aguas pluviales mediante la fila de asilamiento. La fila de aislamiento está conformada por cámaras Stormtech envueltas en geotextiles y conectadas a un pozo que permite retener sedimentos de la escorrentía antes de su entrada al sistema de infiltración. Una vez tratadas las aguas continúan al resto del sistema facilitando y centralizando su mantenimiento, alargando su vida útil y manteniendo su capacidad de percolación al subsuelo.
null
null

BENEFICIOS

¡No es infraestructura gris, no es infraestructura verde, esta justo a medio camino!

Adaptable

Distintos tamaños de cámaras ofrecen la instalación más eficiente en cada caso para adecuarla a la mejor relación de perfil hidráulico, superficie de infiltración y ocupación en planta.

Resistencia Estructural

El arco elíptico continuo de las bóvedas Stormtech permite instalaciones a mayor profundidad o con menor capa de cobertura que otros sistemas. El sistema puede instalarse en zonas con presencia de tráfico pesado.

Vida útil

Sotmtech proporciona una vida útil mínima acreditada de 50 años en base a la deflexión máxima admisible según los estándares de diseño de estructuras soterradas plásticas.

Soporte Técnico

Drenatura proporciona todo el soporte requerido para diseñar, construir y mantener nuestras soluciones. Desde nuestros comienzos hemos usado las mejores tecnologías para la gestión del agua pluvial trabajando con instituciones e ingenierías en la resolución de problemas relacionados con la cantidad y calidad.

Seguridad y Tranquilidad

Diseñado y fabricado desde sus orígenes bajo los estándares más rigurosos y relevantes de la industria. Acreditaciones independientes permiten diseñar con garantías a los proyectistas.

Mantenimiento Simple y Sencillo

Las cámaras Stormtech cumplen los requerimientos AASHTO de accesibilidad, al no poseer placas repetitivas internas toda la cámara es completamente diáfana y puede ser limpiada a lo largo de toda su superficie con una teja o ratón. La fila de aislamiento del sistema permite tratar las aguas pluviales en el sistema y centralizar el mantenimiento en una zona del mismo.

Fácil y Rápido de Instalar

Las cámaras Stormtech poseen un sistema de unión mediante machihembrado de corrugas que garantiza la perfecta unión de los módulos, cumple los requerimientos estructurales, y facilita y simplifica la instalación. Dos personas pueden instalar cientos de m3 en un solo día de trabajo.

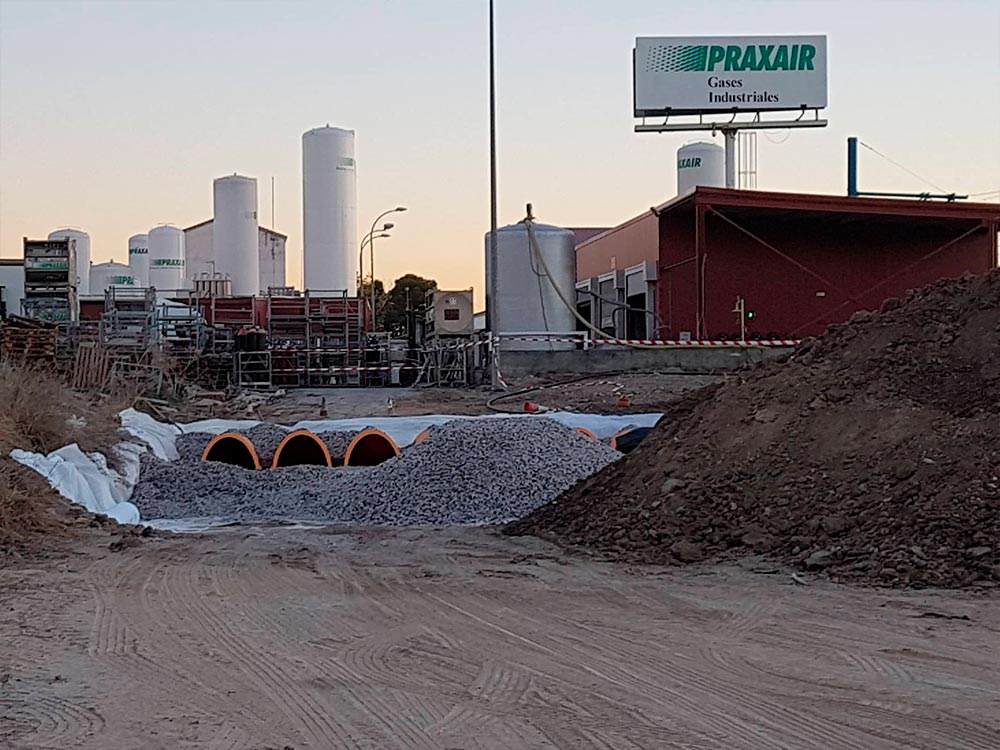

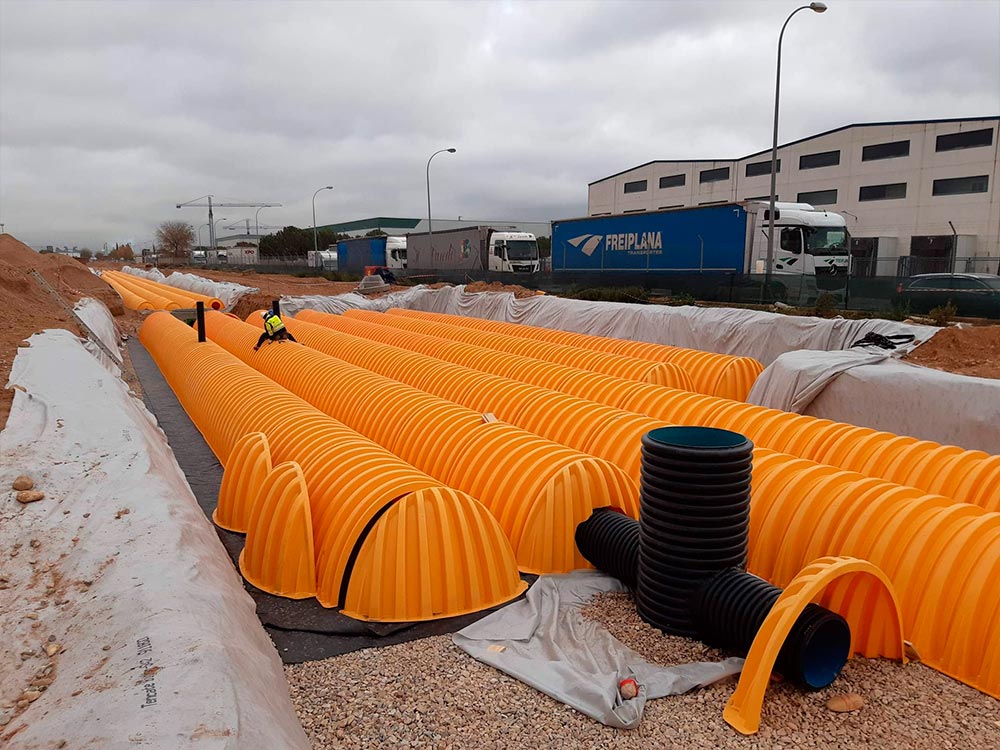

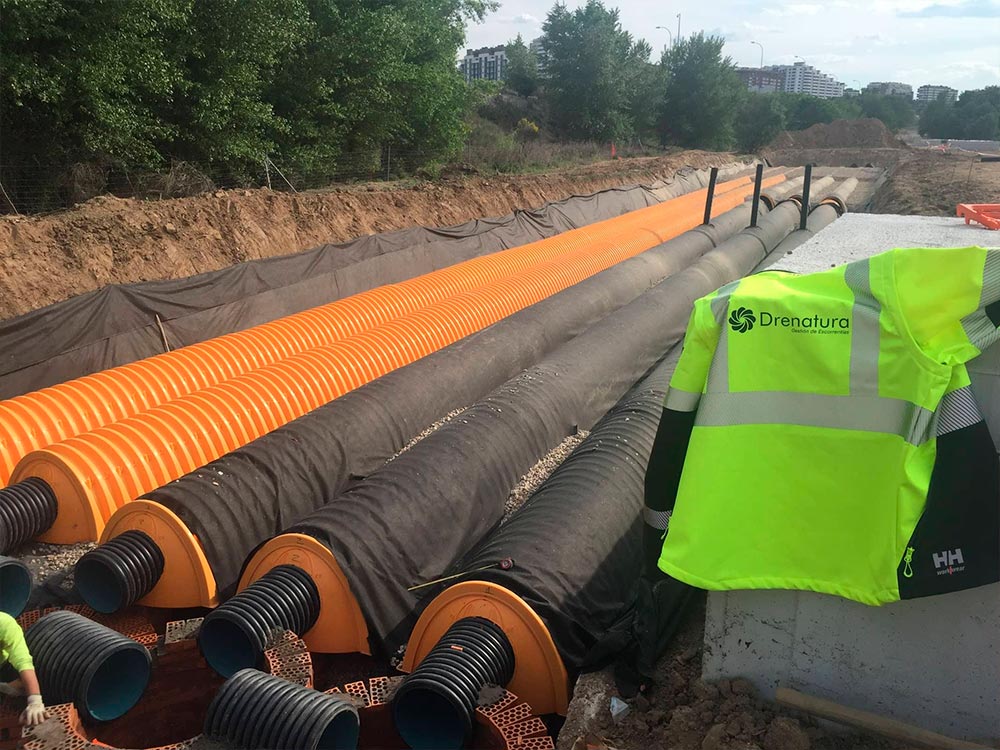

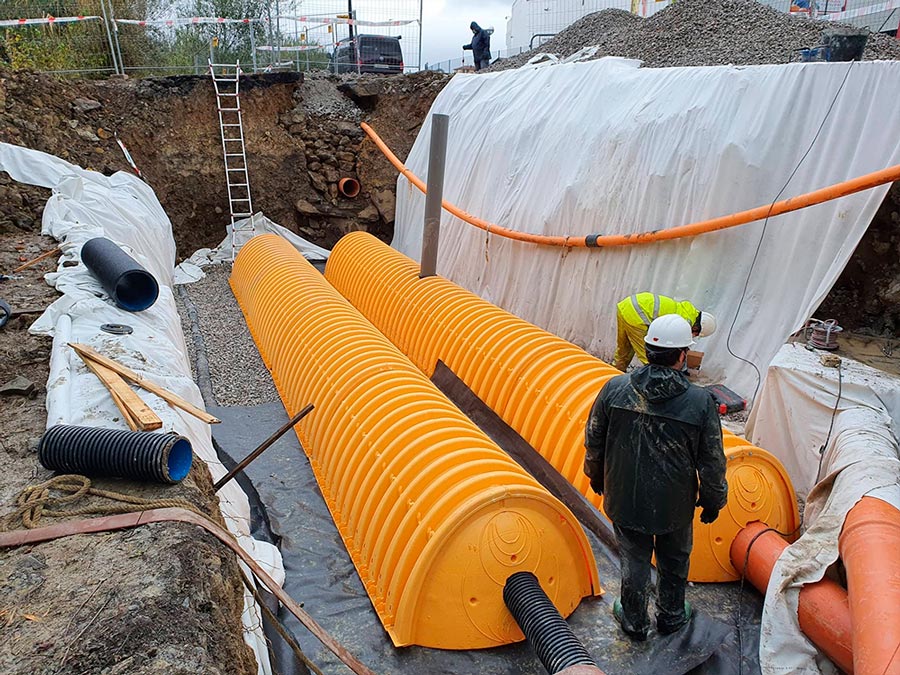

PROYECTOS

ESPECIFICACIONES

Detalles y planos:
Cámara SC 160
Cámara SC 310
Cámara SC 740
Cámara MC 3500
Cámara MC 4500

MANUALES

Design ManualManual instalación StormTechManual de construcción StormTech

APRENDE MÁS SOBRE STORMTECH®

¡Nuestros especialistas en drenaje sostenible te asesoran!

El sistema StormTech® se instala bajo aceras, carreteras, aparcamientos y otras zonas urbanizadas para almacenar e infiltrar el agua bajo la superficie urbana. La geometría de las bóvedas permite instalar el sistema en las aplicaciones más exigentes de carga como viales y aparcamiento con tráfico de vehículos pesados. Stormtech permite ahorra espacio en superficie y proteger los recursos hídricos promoviendo el uso de SuDS.

Solicita charla

APLICACIONES

Stormtech permite almacenar e infitrar el agua pluvial en el subsuelo. Nuestro sistema de bóvedas tiene una gran flexibilidad que permite configurarlo en múltiples y eficientes configuraciones para reproducir la condición hidrológica preexistente al desarrollo urbanizado.
El sistema Stormtech puede ser configurado fácilmente con otras tecnologías o técnicas para el tratamiento del agua pluvial, generalmente ubicados aguas arriba de las bóvedas para eliminar sedimentos y grasas, o con cunetas vegetadas o drenes filtrantes, generalmente aguas abajo del sistema, para evacuar los caudales de aguas de escorrentía ya atenuados.

  • Depósito bajo zonas traficadas e impermeabilizadas.
  • Volumen adicional para jardines de lluvia, pavimentos drenantes y otro tipo de SuDS.
  • Tratamiento y almacenamiento de las aguas pluviales mediante la fila de aislamiento.

CERTIFICACIONES

El constante compromiso de Stormtech con programas validación, evaluación de materiales y cumplimiento de estándares permite a ingenieros y proyectistas una garantía total en el diseño de sistemas para almacenar e infiltrar aguas pluviales.

El sistema Stormtech se construye y diseña para cumplir con los estándares internacionales ASTM y los requerimientos y criterios ASSHTO, primeros en regular el uso de sistemas plásticos soterrados para la gestión del agua de lluvia. Además, Stormtech cuenta con numerosas evaluaciones independientes de producto (DiBT, BBA, UNE-EN, SCBT, etc.) para proveer unas prestaciones y valor superiores en tecnologías para el almacenamiento subsuperficial del agua.

null
null
null
null
null
null
  • La fila de asilamiento de Stormtech permite capturar sedimentos de las escorrentías antes de que lleguen al sistema de infiltración. Sus rendimientos han sido validados independientemente en pruebas controladas de laboratorio y en campo. Para más información sobre la fila de asilamiento contacte con Drenatura.
  • Todas las filas de asilamiento se conectaron a un pozo desde el cual se pudiese proceder a la inspección y vaciado del sistema cuando se requiera. Toda el área interior del túnel y su base están completamente abiertos y no presentan ninguna obstrucción que pueda impedir su total limpieza con agua a presión.

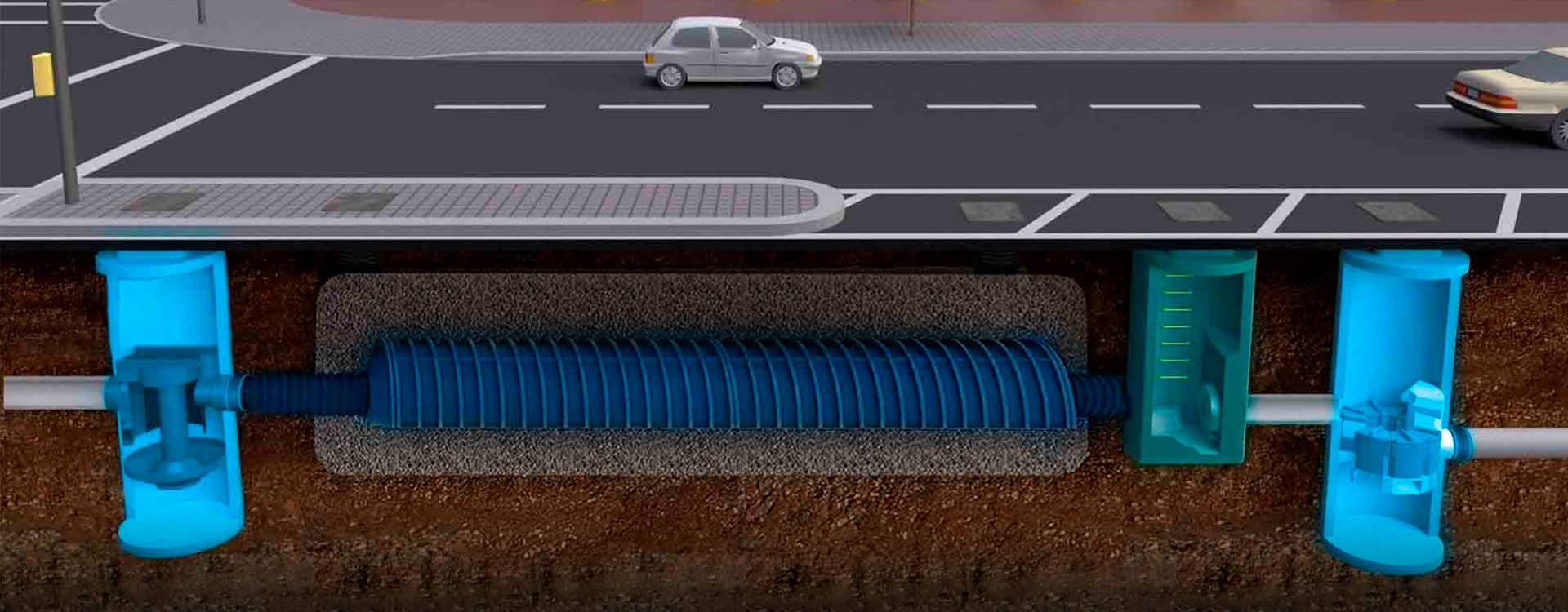

INSTALACIÓN Y MANTENIMIENTO

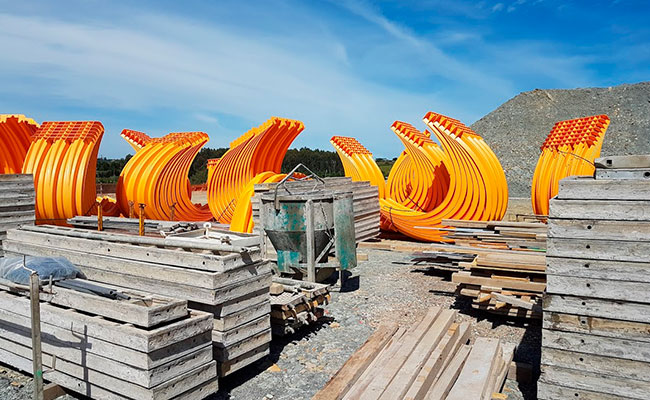

Las cámaras Stormtech han sido extensivamente testadas y evaluadas para superar los requerimientos AASHTO para estructuras termoplásticas soterradas. Las cámaras Stormtech son apilables permitiendo un transporte y almacenamiento eficiente. Su sistema de unión mediante corrugas es simple, sencillo y no permite ningún fallo.

Dos personas pueden instalar más de 400 m3 en un solo día de trabajo ahorrando en costes de instalación y permitiendo minimizar al máximo el tiempo de apertura de la zanja.
Uno de los puntos más importantes de cualquier sistema de almacenamiento o infiltración de aguas pluviales es la inspección y mantenimiento. La fila de asilamiento de Stormtech es una técnica económica y eficiente para aumentar la eliminación de sólidos suspendidos totales y proveer acceso adecuado, sencillo y completo al interior del sistema para su inspección y mantenimiento.
La fila de asilamiento facilita el mantenimiento del sistema y prolonga su vida útil. Al concentrar los sedimentos en una sola fila se consigue evitar que los sedimentos entren en toda la base del depósito de infiltración o almacenamiento. Si la inspección mediante los registros indica que se requiere vaciar la fila de asilamiento, el acceso se proporciona mediante un pozo en cabecera de la fila.

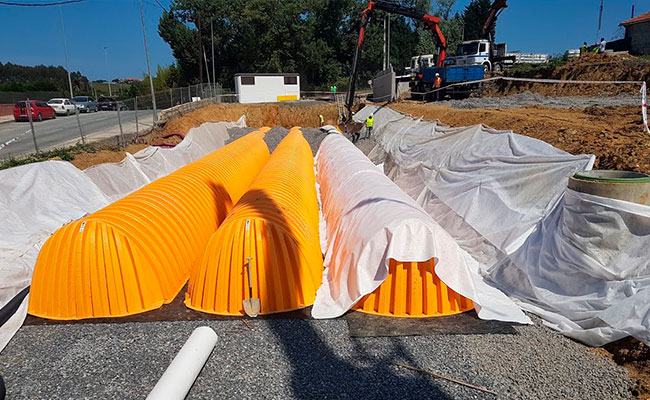

La fila de asilamiento de Stormtech, una fila de camarás stormtech envuelta en geotextiles de altas prestaciones tejidos y no tejidos, es una técnica de filtración que permite aumentar la eliminación de sólidos suspendidos totales y contaminantes asociados de las aguas infiltradas al subsuelo. La fila de asilamiento es única y efectiva como una técnica de mejora de la calidad del agua al proveer las siguientes beneficios y rendimientos.

  • Eliminación de sedimentos certificada por el NJCAT.
  • Concentración de sedimentos en una zona del sistema registrable y mantenible.
  • Área superficial de infiltración
  • Reducción en el volumen de escorrentía
  • Reducción en caudales punta e impactos hidro morfológicos
  • Enfriamiento de la temperatura del agua (Buffer térmico)
