El separador hidrodinámico Downstream Defender® permite capturar y retener sedimentos, aceites y flotantes de las aguas de escorrentía bajo un amplio rango de caudales y en un espacio reducido.

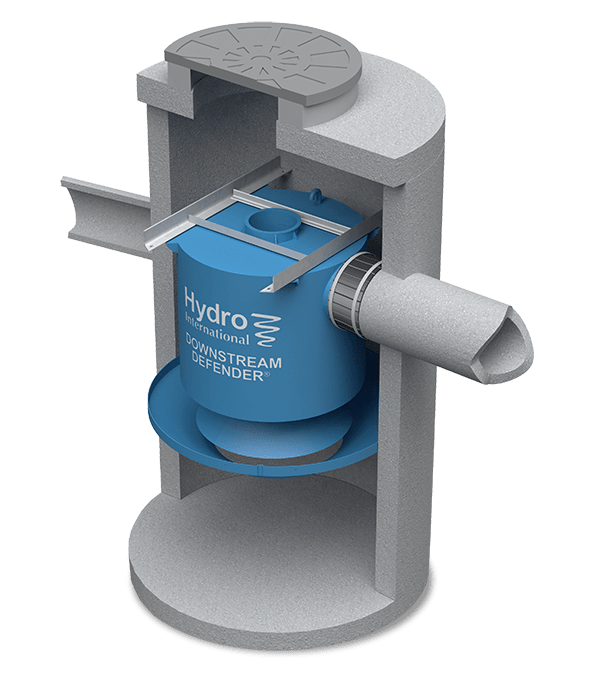

Downstream Defender® es un separador hidrodinámico avanzado por vórtice que elimina de forma fiable los contaminantes comúnmente encontrados en las aguas de escorrentía y evita su liberación a medio receptor. La unidad no requiere energía externa para su funcionamiento, no tiene partes móviles y está fabricada con componentes robustos y duraderos.

Disponible en distintas medidas, puede funcionar como un pretratamiento o como un dispositivo independiente. Downstream Defender® posee zonas amplias de acumulación de contaminantes de la escorrentía ofreciendo adicionalmente protección al medio frente a episodios de contaminación accidental de hidrocarburos y líquidos ligeros.

Downstream Defender® ha sido independientemente ensayado, verificado y aprobado. Su trayectoria, robustez y fácil mantenimiento proporciona a los proyectistas un método efectivo de eliminación de contaminantes en un punto cualquiera de la red de drenaje.

null

INFORMACIÓN TÉCNICA

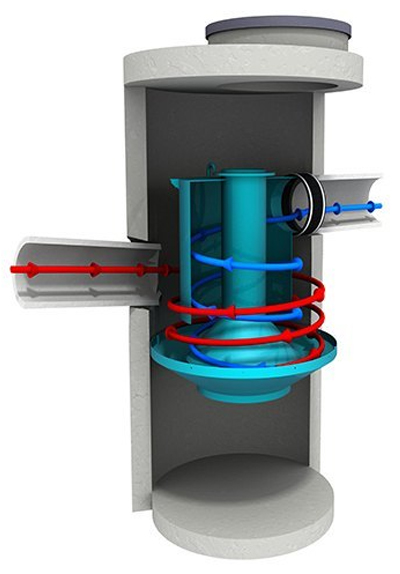

FUNCIONAMIENTO

  • El agua pluvial contaminada entra a la unidad de separación tangencialmente creando un flujo rotacional en la periferia de la cámara.
  • Aceites, basuras y flotantes son eliminados por flotación y atrapados por el deflector de la unidad.
  • A medida que el flujo es forzado a descender rotando por el exterior de los componentes, un vórtice de baja energía concentra los sedimentos en la parte central y los dirige hacia la cámara de sedimentos aislada y protegida.
  • El faldón inferior y el eje central redirigen el flujo rotacional hacia la parte superior por dentro de la unidad maximizando el tiempo de retención hidarulica.
  • La tubería de salida descarga el agua pluvial tratada. La unidad genera eliminación de contaminantes hasta su caudal punta evitando que se generen cortocircuitos y zonas de baipás preferenciales.
null

BENEFICIOS

Ahorro de espacio y dinero

Downstream Defender® puede tratar caudales elevados de escorrentía en un espacio muy inferior a otros sistemas de tratamiento y SuDS estructurales. Una menor ocupación en planta se traduce en una instalación más sencilla y que es menos costosa de ejecutar y mantener.

Sin riesgo de liberación de contaminantes capturados

La unidad ha demostrado evitar la liberación y resuspensión de los contaminantes capturados. Su minucioso diseño aisla las zonas de almacenamiento de contaminantes, garantizando que lo que se captura es retenido incluso durante los caudales punta.

Minimiza la perdida de carga

Una menor perdida de carga se traduce en mayor flexibilidad en la red de drenaje y en una instalación menos profunda.

Garantías en su funcionamiento

Downstream Defender® ha sido independientemente ensayado, verificado y aprobado. Sus amplias aperturas y ninguna parte móvil proporcionan una fiabilidad sin precedentes para proyectistas y explotadores.

Adaptable

Downstream Defender® permite cambiar orientaciones y cotas en los tubos de entrada y salida para cumplir los requerimientos del proyecto. La flexibilidad en la configuración permite su uso incluso en redes existentes para mejorar las condiciones del vertido.

PROYECTOS

ESPECIFICACIONES

PLANOS Y ESPECIFICACIONES

Plano unidad estándar DD1200
Plano unidad estándar DD1800
Plano unidad estándar DD2500
Plano unidad estándar DD3000
Plano instalación tipo paralelo

RENDIMIENTOS

Modelo unidad (m) DN (m) Caudal máximo tratamiento (l/s) Diámetro máximo tubería (mm) Volumen aceites y flotantes (litros) Volumen sedimentos mínimo (litros) Profundidad mínima desde tubo salida (m)
DD 1200 1.2 85 315 265 534 1,25
DD 1800 1.8 227 500 818 1.605 1,80
DD 2500 2.5 425 630 2.045 3.554 2,35
DD 3000 3 708 630 3.975 6.650 2,85
DD3500 3.5 1080 1.000 6.700 11.240 3,41

Diseña tu Downstream Defender® de forma rápida y sencilla – prueba la herramienta online en  hydro-int.design.
Solicita un modelo 3D de la unidad Downstream Defender® para su uso en BIM (Building Information Modeling)

MANUALES

Manual instalación del Downstream Defender®Manual de operación y mantenimiento Downstream Defender®

APRENDE MÁS SOBRE SEPARADORES HIDRODINÁMICOS DOWNSTREAM DEFENDER®

¡Nuestros especialistas en tratamiento de aguas pluviales te asesoran!

Downstream Defender®, separador hidrodinámico avanzado por vortex, provee una eliminación certificada y fiable de sedimentos, flotantes e hidrocarburos de las aguas pluviales. Comparado con otros dispositivos convencionales de decantación de partículas aplicados al tratamiento de las aguas pluviales  la unidad captura y retiene una mayor carga contaminante salvaguardando la calidad del cuerpo receptor.

Solicita charla

APLICACIONES

El Downstream Defender® ofrece un tratamiento fiable de las escorrentías provenientes de cualquier superficie impermeable, incluyen carreteras, zonas industriales y aparcamientos, las aplicaciones más comunes incluyen:

  • Tratamiento a fin de línea en cuencas urbanas.
  • Zonas industriales con alto contenido en sólidos en suspensión.
  • Drenajes transversales de vías de comunicación
  • Desbaste de aguas pluviales y eliminación de sedimentos.
  • Pretratamiento y control de sedimentos aguas arriba de balsas de laminación y zonas de infiltración.
  • Integrando parte de cadenas de gestión del agua pluvial en SuDS y sistemas para certificar LEED o BREAM.

CERTIFICACIONES

Independientemente ensayado, aprobado y certificado.

El Downstream Defender® ha sido ampliamente testado y ensayado por varias administraciones ambientales y en diversos estudios científicos. El Downstream Defender® esta avalado por el certificado de producto emitido por el WRc (Certificación nº PT/423/0318-AS).

null
null
null
null
  • La Corporación de Tecnología Avanzadas de Nueva Jersey (NJCAT) ha verificado los rendimientos del Downstream Defender®, esta asociación público-privada reúne el mayor talento, experiencia y recursos de la industria (Empresas, centros universitarios de investigación y la administración) para promover el desarrollo y comercialización de tecnologías ambientales innovadoras para la gestión de las aguas pluviales.
  • El Grupo de Ingeniería Agua y Medio Ambiente de la Universidad de A Coruña ha avalado el funcionamiento del Downstream Defender para la eliminación de la contaminación por aguas de escorrentía en distintas aplicaciones.

INSTALACIÓN Y MANTENIMIENTO

Downstream Defender® no requiere energía externa para su funcionamiento, no tiene partes móviles y está fabricada con componentes robustos y duraderos.

Posee amplias zonas de almacenamiento de contaminantes que alargan los intervalos de mantenimiento. El mantenimiento de la unidad se limita a inspecciones periódicas visuales y su vaciado una vez llena. La unidad puede entregarse con sensores

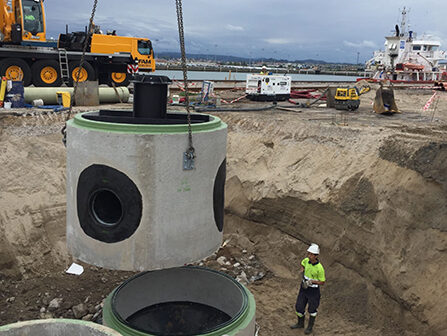

La instalación de la unidad puede realizarse en línea o en paralelo a la red a la cual da servicio. La disposición más habitual es en paralelo para tratar los caudales recurrentes más habituales a lo largo de un año.

null

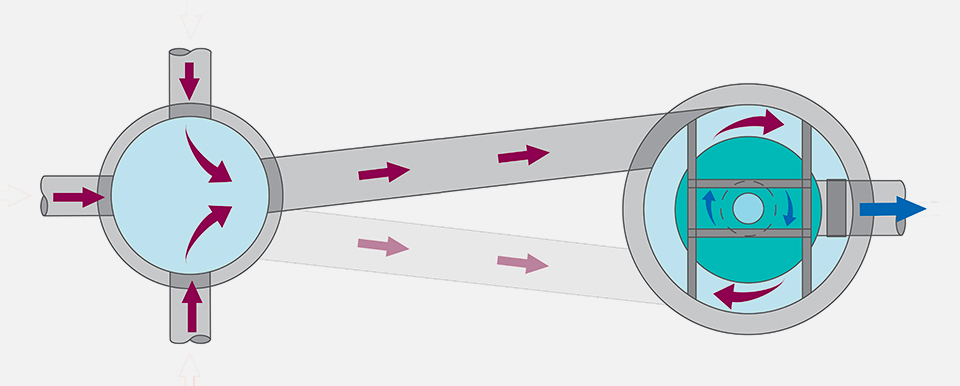

INSTALACIÓN EN LÍNEA

null

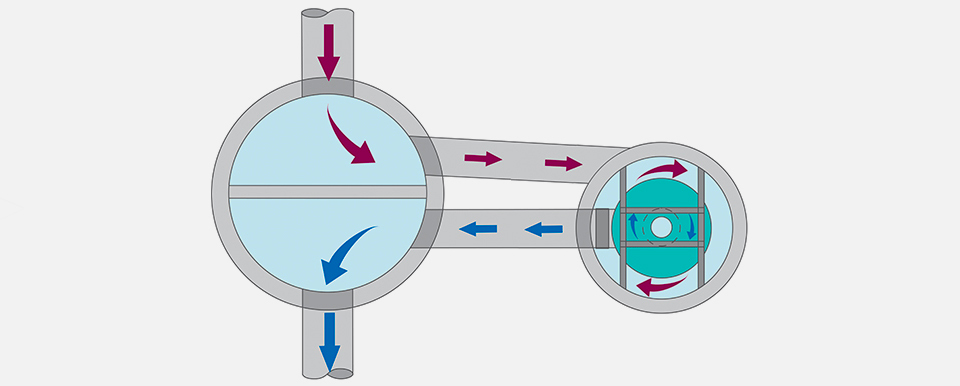

INSTALACIÓN EN PARALELO

COMBÍNALO PARA FORMAR UNA CADENA DE GESTIÓN DEL AGUA PLUVIAL
